试着做个硬汉 声荟DAC-10P解码器评测2(泡泡网)
来源:泡泡网    发布日期:2012-03-21    已有 6708 人浏览
2  在这个解码器内设置了环牛变压器,一般在高端些的音箱箱体中可以看到环牛的变压器,这款音频解码器内也设置了环牛变压器,虽然看不到功率是多大,但也能了解到这款解码器的档次不低。

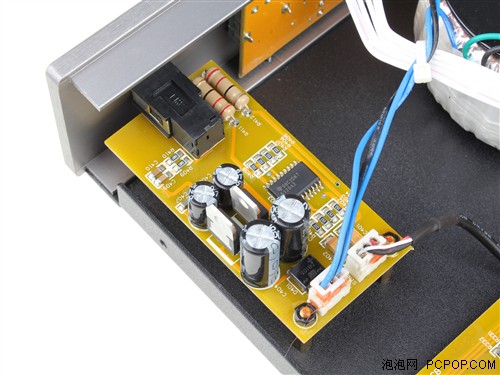

音量调节部分的电路设计


音量调节部分所使用的芯片

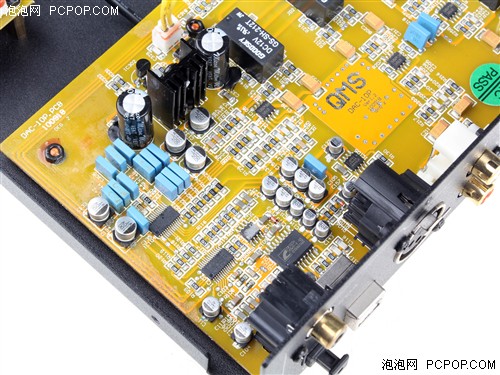

DAC-10P PCB板信号输入部分

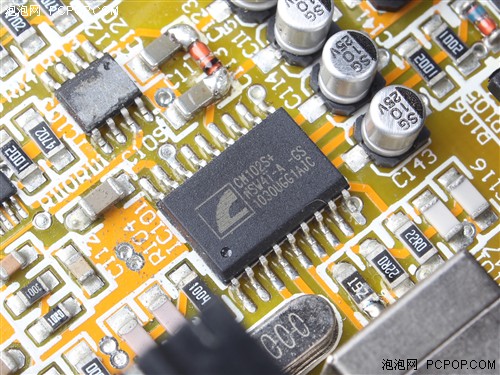

CM102芯片设计的USB数字接收电路

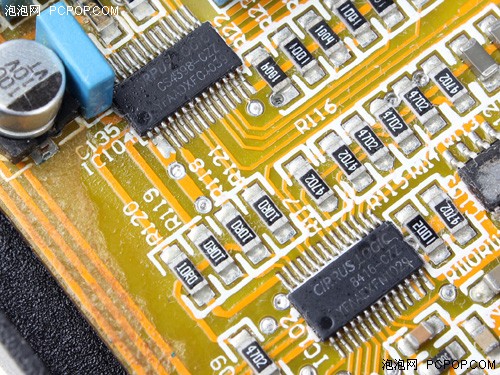

顶级芯片CS4398和CS8416芯片的数字接收电路

    解码器内使用的顶级芯片CS4398使得动态范围可达127dB,同时使用CS8416芯片可支持192KHz/24bit的采样频率。除此之外,还支持32KHz、44.1KHz、48KHz、88.2KHz、96KHz/24bit的采样频率。

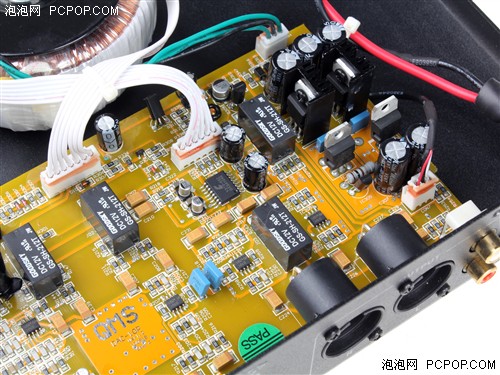

DAC-10P PCB板信号输出的部分

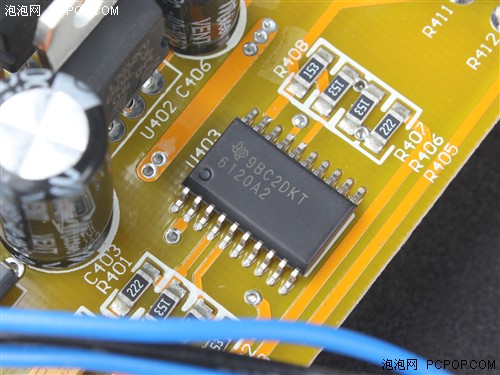

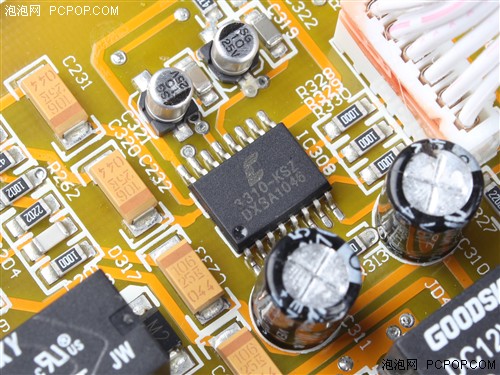

CS3310芯片的电子音量控制电路

    CS3310芯片的提供0.5dB/步的精密控制,可以有效保证操作的精确和精准程度。

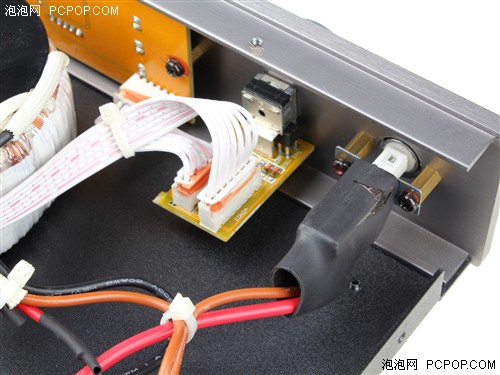

电源开关和信号输入模式选择控制

    内部拆解之后,发现DAC-10P的PCB板工艺良好,内部各元器件的布局比较合理,而且用料也很实在,金属外壳,多种优秀的芯片,这一切都是在外较高素质的音质做铺垫。接下来,让我们一起去搭建平台、试听一番吧!

尝试着做个解码器中的“硬汉”


    无论测试什么音频产品,在测试之前都需要做一些准备工作,那就是搭建一套测试平台,而且根据不同产品档次,搭建合理的测试平台,这一点对于测试来说比较客观。对于音源的挑剔,前端设备或终端设备的选择,对于整个产品测试过程都有不同深度的影响。

    今天我们要测试的产品是一款音频解码器,因此对于音源和终端回放设备都需要精心挑选一番。声荟DAC-10P解码器的市售价为1500元左右,在解码器中也算是中端偏上级别的产品了,因此整个测试平台也要达到中端级别才可以。

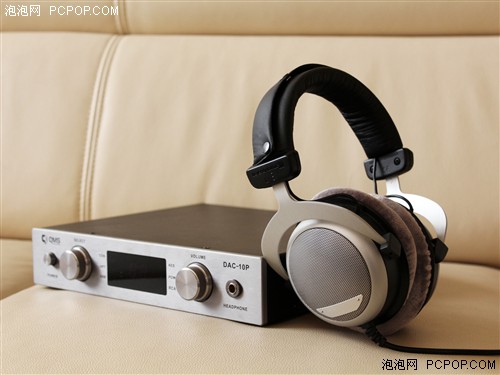

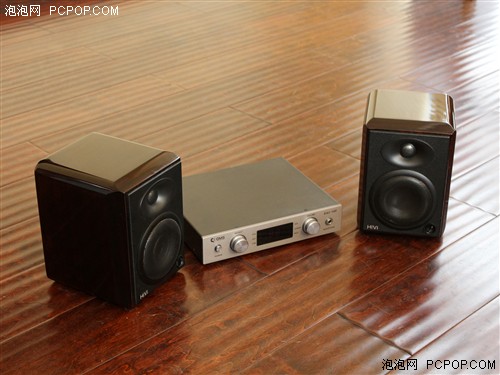

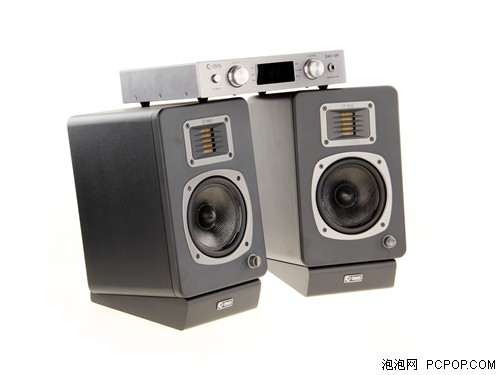

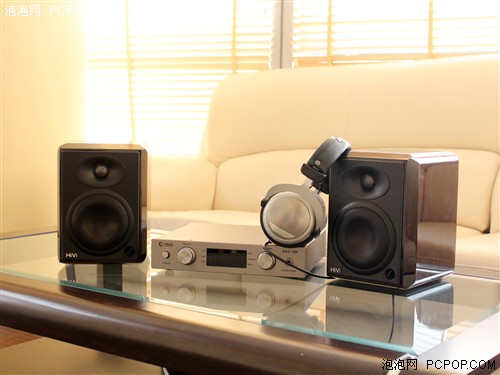

测试平台的几款产品

    作为PC HiFi设备,音源当然选择电脑用的无损音频格式APE文件,至于试听曲目我们选择了几个首比较老,比较有特色的。蔡琴的《渡口》不能少,前奏的大鼓声对低频要求严格;梁玉嵘的《几许风雨》,小提琴的间奏部分用来测试器材的高音;柏菲精选中的《怀念战友》,女声高音很考验器材。另外,小娟的《红布绿花朵》、老鹰乐队的《加州旅馆》也作为了辅助试音。通过这几首试音曲目的回放,足以测试出声荟的这款解码器的效果。

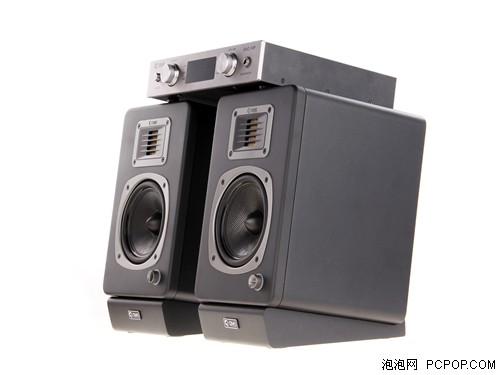

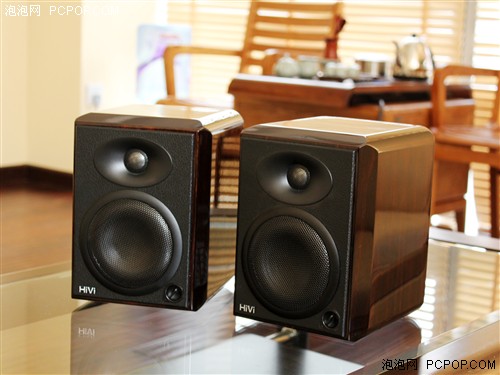

声荟Q5音箱

    我们本想用另一款同样档次的解码器来与声荟DAC-10P来进行对比性的评测,但未能实现,只好
